Реболлинг BGA и замена чипа BGA

ГлавнаяСтатьиТехнологии ремонтаРеболлинг BGA, реболл, замена чипа BGA
Реболлинг BGA, реболл, замена чипа BGA

Суть ремонта материнской платы (компьютера, ноутбука и игровой приставки) в основном заключается в замене главных микросхем - чипов чипсета, к ним относятся: северный и южный мосты,  а так же чип графического ускорителя. Это главные элементы на материнской плате, от которых зависит вся работа ноутбука или компьютера. О признаках сгоревшей видеокарты читайте тут.

Данные компоненты (чипы) оформлены в корпусе именуемом по номенклатуре электроники как «тип BGA» (Ball Grid Array - от англ. - массив шариков).
Специфика данного тип корпуса в том, что выводы (контакты) расположены на нижней плоскости элемента (на брюхе так сказать) и представляют из себя плоские контакты, на которые нанесен припой в форме полусферы.

При ухудшении качества контактов чипа с материнской платой (пайка нарушается) начинают происходить следующие вещи работа компьютера становиться нестабильной, он зависает либо вообще перестал включаться. Исчезновение контактов или неисправность самих BGA компонентов чаще всего проявляется следующим образом:


•    при включенном ноутбуке индикаторы горят,  работает кулер, но экран черный обращений к жесткому диску нет
•    ноутбук сам отключается через несколько минут или секунд после его включения
•    после включения постоянно самопроизвольно перегружается
•    USB порты перестали работать,не реагирует на  клавиатуру, точпад
•    Изображение искажено либо вовсе отсутствует
•    ноутбук включается не с первого раза

В процессе реболлинга чип отпаивается с помощью специального оборудования - инфракрасной паяльной станции, это в идеале, но мало кто из частных ремонтников на ней работает, хорошая станция стоит достаточно дорого, и позволить себе ее могут только сервисные центры. А частные мастера в большинстве случаев используют термо-воздушный фен.


Причина того что сгорает северный мост, южный мост или чип видеокарты одна — это перегрев!
Из за перегрева, кристалл BGA чипа теряет контакт с площадкой, на которую он напаян, или на нем происходит микротрещина (в чипе и во внутренних межслойных соединениях). При перегреве высока вероятность повреждения BGA пайки (монтажа),в следствии чего происходит отрыв чипа от поверхности материнской платы.
Что делать при неисправности монтажа или повреждения самого чипа ?


В случае, если чип сгорел, то иного выхода как его заменить уже нету. Нужно ставить новый. В случае нарушения соединения пайки, при этом если сам чип исправен и  повреждений на нем не обнаружено, тогда можно сделать процедуру, именуемую как реболлинг (снятие и установка чипа с восстановлением шариков припоя).
Чтобы производить Реболлинг BGA микросхемы, нужно специальное паяльное оборудование (желательно ИК станция), инструменты, сами шарики припоя. Замена чипа или реболлинг BGA чипа это самый сложный и трудоёмкий вид ремонта мат. платы и сделать его даже при наличии оборудования может только специалист, имеющий достаточный для этого опыт!
Ниже приведены фотографии для ознакомления процесса подготовки к монтажу южного моста материнской платы, так будет проще представить оббьем сложность данной работы.

reballing bga

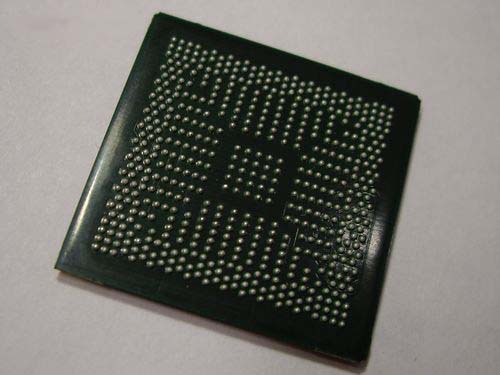

На этом фото видно что чип снятый с материнской платы утратил несколько контактных шариков.

реболлинг

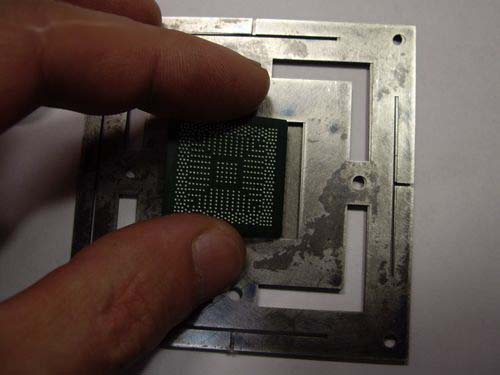

Они восстанавливаются с помощью помощи специального трафарета.


reballing bga

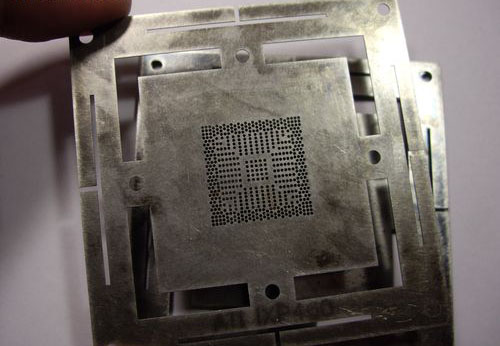

Сначала поверхность обрабатывается флюсом, затем чип закладывается в трафарет.



reballing bga

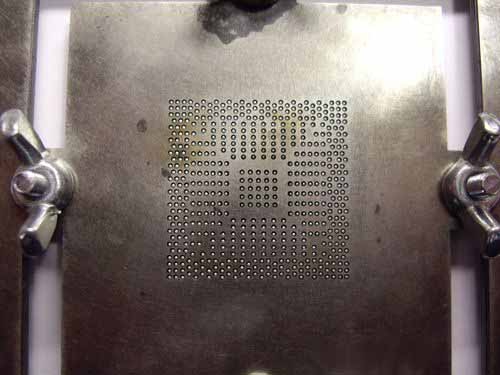

Затем  он плотно зажимается пластинами трафарета.

ребоулинг видеокарты

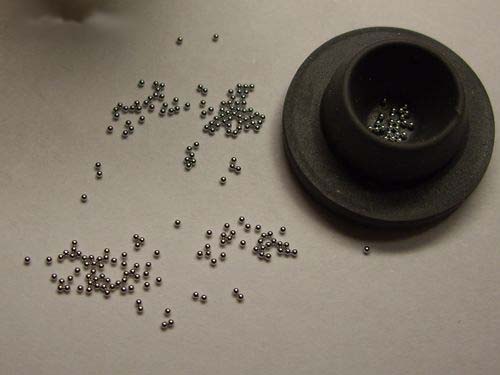

Укладываются шарики (калиброванные по размеру)  из припоя.

reballing bga

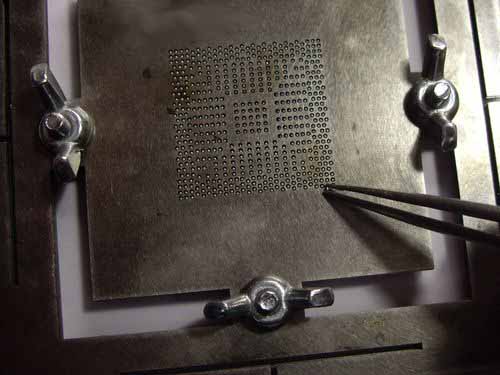

Они проваливаются в нужные отверстия по трафарету.

reballing bga

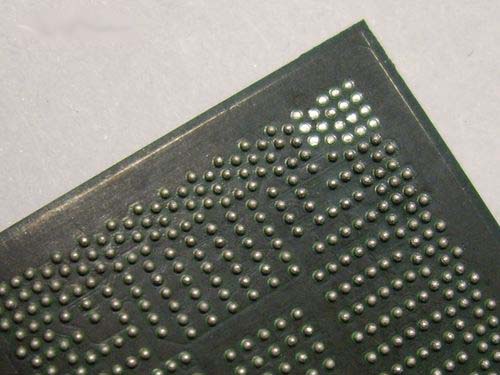

Подогреваются  феном, что бы шарики расплавившись соединились с контактными площадками на чипе.

reballing bga

Потом чип извлекается из трафарета и обрабатывается моющим раствором  от флюса.

reballing bga

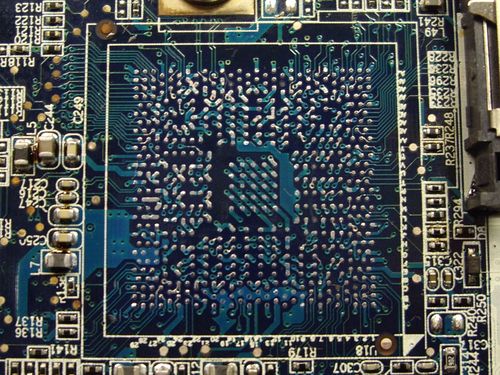

Далее отпаивается вышедший из строя чип от материнской платы.



reballing bga
Специальной медной оплёткой и паяльником посадочное место очищается от старого припоя.

реболлинг
Необходимо тщательно выровнять все пятаки по горизонтали, чтобы не было неровностей

Площадка готова. Осталось напаять новый чип и затем промыть плату от флюса.

Еще раз стоит упомянуть что, процедура реболлинг, требует профессиональных навыков, которые можно получить только в процессе практики.
И знайте что замена чипа на новый, всегда будет лучше, чем реболлинг старой. Так же стоит заметить, что любая материнская плата не рассчитана на многократные прогревы и перепайки BGA чипов.

Реболл - один из дешевых способов ремонта, но при его дешевизне нельзя утверждать, хороший это способ или плохой, тут играет роль множество факторов, начиная от прямоты рук мастера делавшего этот реболл, заканчивая внутрненней структурой микросхемы, которую отпаивали и припаивали.

В любом случае какое то время компьютер/ноутбук еще будет работать после такого ремонта, вот почему все сервисы не щедряться на длительный гарантийный срок после такой процедуры...
