Паяльно-ремонтная станция «МАГИСТР Ц20-ИК» (60х60-280х300)

ГлавнаяСтатьиТехнологии ремонтаПаяльно-ремонтная станция МАГИСТР Ц20-ИК
Паяльно-ремонтная станция МАГИСТР Ц20-ИК

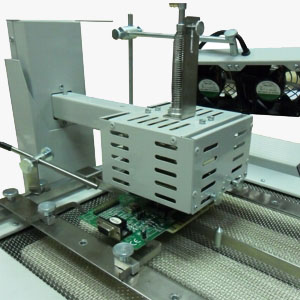

ик станция bga МАГИСТР Ц20-ИК

Назначение МАГИСТР Ц20-ИК

Паяльно ремонтная станция «МАГИСТР Ц20-ИК предназначена для монтажа/демонтажа элементов микросхем и чипов на печатных платах, замены BGA чипов посредством управляемого двухстороннего инфракрасного нагрева по заданному термо-профилю.

Обновленное программное обеспечение станции "Магистр" теперь поддерживает работу с компьютером через интерфейс RS-232 (COM порт). Для подключения станции к компьютеру используется стандартный кабель (как для подключения модема) с разъемами DB9S и DB9Р, возможно использование преобразователей USB-to-COM.

     Параметры и характеристики МАГИСТР Ц20-ИК:

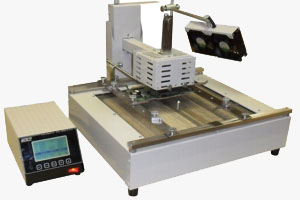

ик станция bga МАГИСТР Ц20-ИК

•  Питание станции от сети переменного тока ~220В 50Гц
•  Количество встроенных термопрофилей пайки: 9 шт
Управление: 2-х канальный цифровой ПИД-регулятор

•  Размер нижнего подогрева: 280х300мм
•  Максимальный размер платы: 400х300мм
•  Температура нижнего подогрева: от 100 до 250 град.С (контролируется внешним термодатчиком)

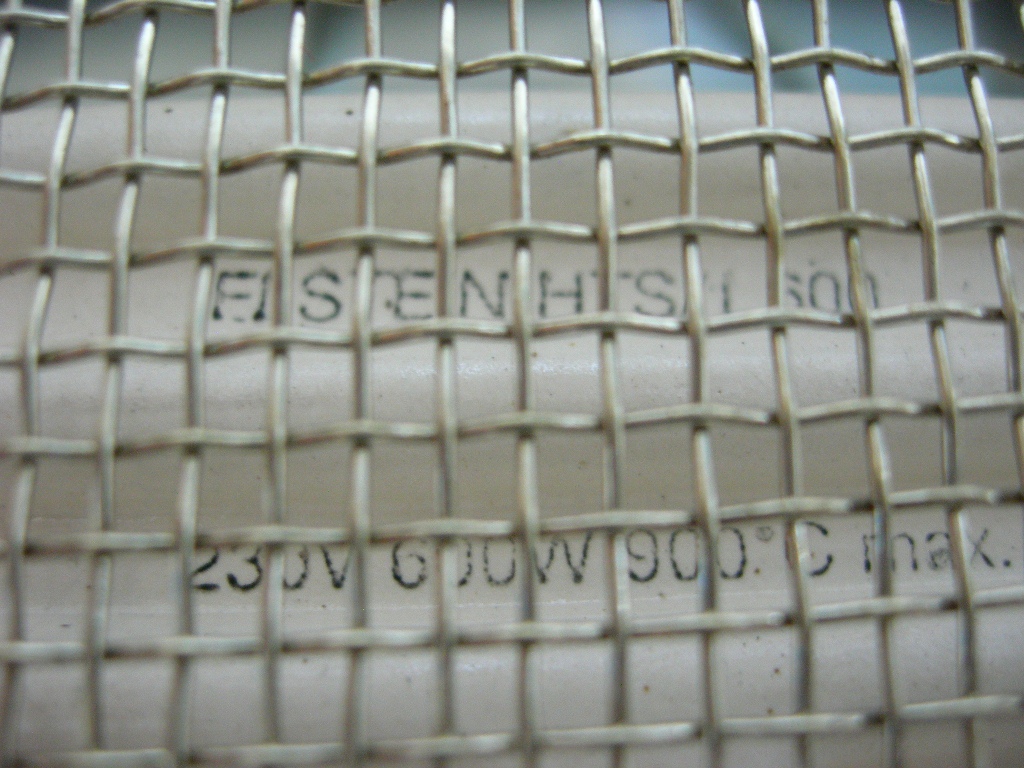

•  Мощность нижнего ИК-излучателя 2,4 кВт
•  Размер зоны верхнего подогрева: от  20 х 20мм до 60 х 60мм
•  Температура пайки: от температуры нижнего подогрева до 400град.

•  Мощность верхнего ИК-излучателя 250 Вт

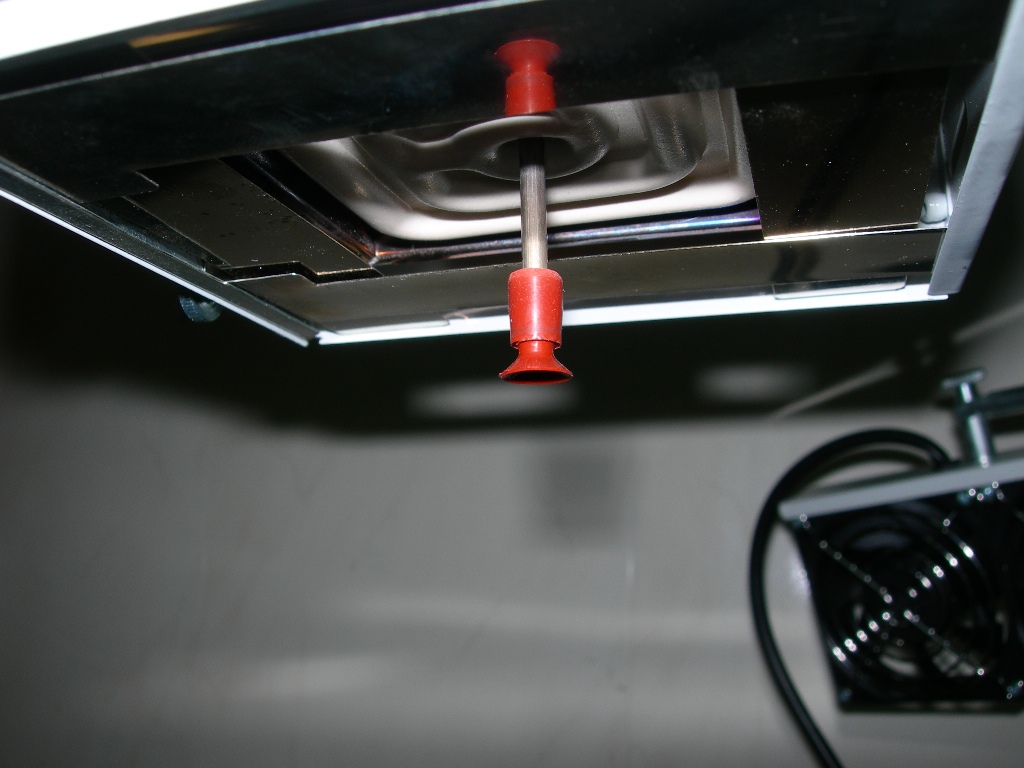

•  Встроенный вакуумный манипулятор для демонтажа элементов
•  Охлаждение после пайки: принудительное, при помощи встроенного вентилятора (автоматическое управление вентилятором охлаждения)
•  Рамка-держатель для плат со сложным профилем
•  Рабочая высота при пайке (от платы до верхнего нагревателя): 10 - 30мм

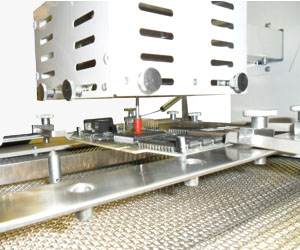

ик станция bga МАГИСТР Ц20-ИК

Назначение станции  МАГИСТР Ц20-ИК

Станция состоит из основания (с нижним подогревом) и блока верхнего нагревателя.

Основание содержит внутри корпуса нижний инфракрасный излучатель и электронный блок управления станцией. Верхняя поверхность основания располагает систему крепления и позиционирования платы, на которой производится монтаж/демонтаж. К основанию крепится устройство подъема блока верхнего нагревателя.

Блок управления контролирует выносными термо датчиками отдельно по каналам нижнего и верхнего нагрева температуры платы, и регулирует мощностью нагрева верхнего и нижнего излучателей по заданному термопрофилю. По мимо этого, ЭБУ позволяет пользователю изменять параметры термопрофилей, редактировать их индивидуально под электронные компоненты и материалы (припой, флюсы, паяльные пасты и прочее).

Функционал  МАГИСТРа Ц20-ИК

После включения питания станция начинает предварительный подогрев нижнего и верхнего ИК излучателей до рабочей дежурной температуры, с которой начинается  цикл пайки (сделано во избежания дополнительных задержек).

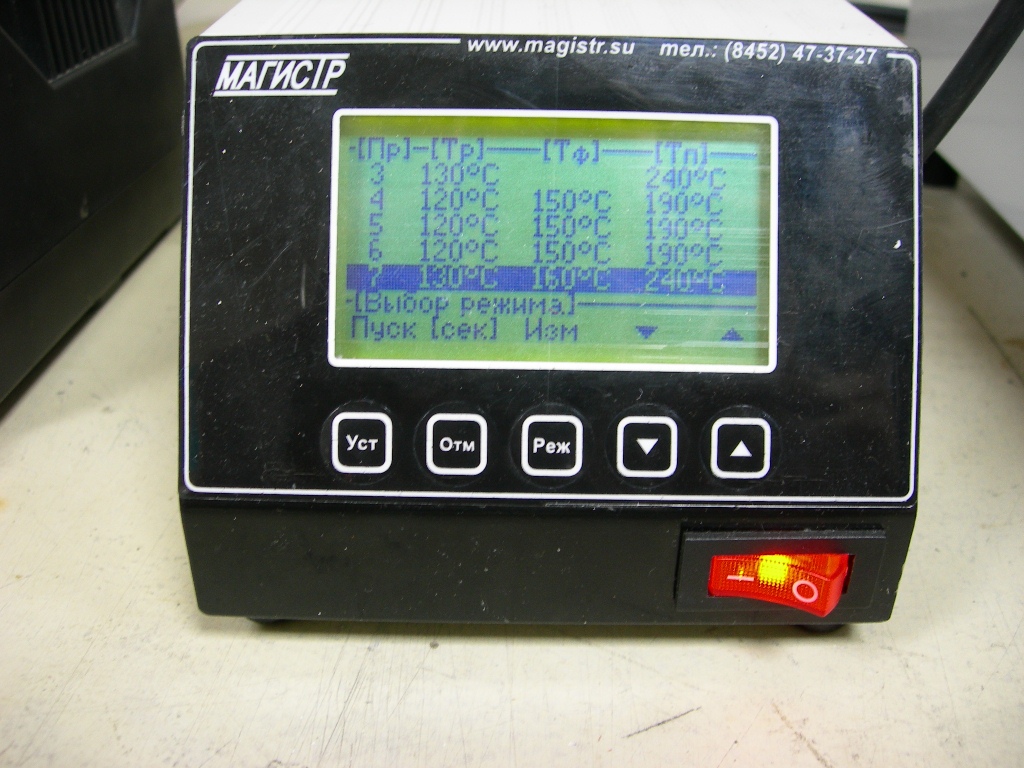

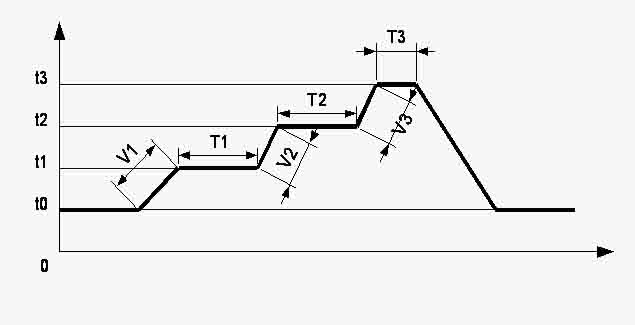

LCD дисплей выводит список из пяти заложенных термопрофилей, нужно выбрать один из них. После выбора нужного термопрофиля, его можно  может изменить, подкорректировать параметры, либо приступить к процессу пайки. В режиме редактирования параметров, на экране отображается список изменяемых настроек, и с помощью этого списка пользователь может менять данные настройки. Сам термопрофиль имеет постоянную форму, пользователю дана возможность лишь изменять указанные на схеме профиля параметры (за исключением дежурной температуры t0.

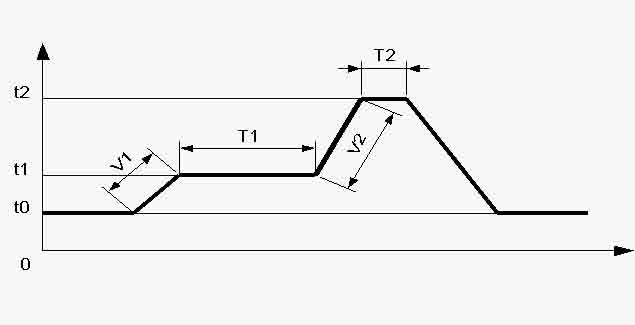

При снятии (демонтаже) элементов используется упрощенный вариант термопрофиля (первые два элемента из списка всех термопрофилей). Он состоит из этапов предварительного подогрева, (на графике элементы V 1, t 1, T 1) и самой отпайки (элементы V 2, t 2, T 2).

Для монтажа элементов используется полный вариант термо-профиля (это три последних термопрофиля из списка), которые состоят из этапов предварительного разогрева (элементы V 1, t 1, T 1), — активации флюса — (элементы V 2, t 2, T 2) и собственно самой пайки (элементы V 3, t 3, T 3).

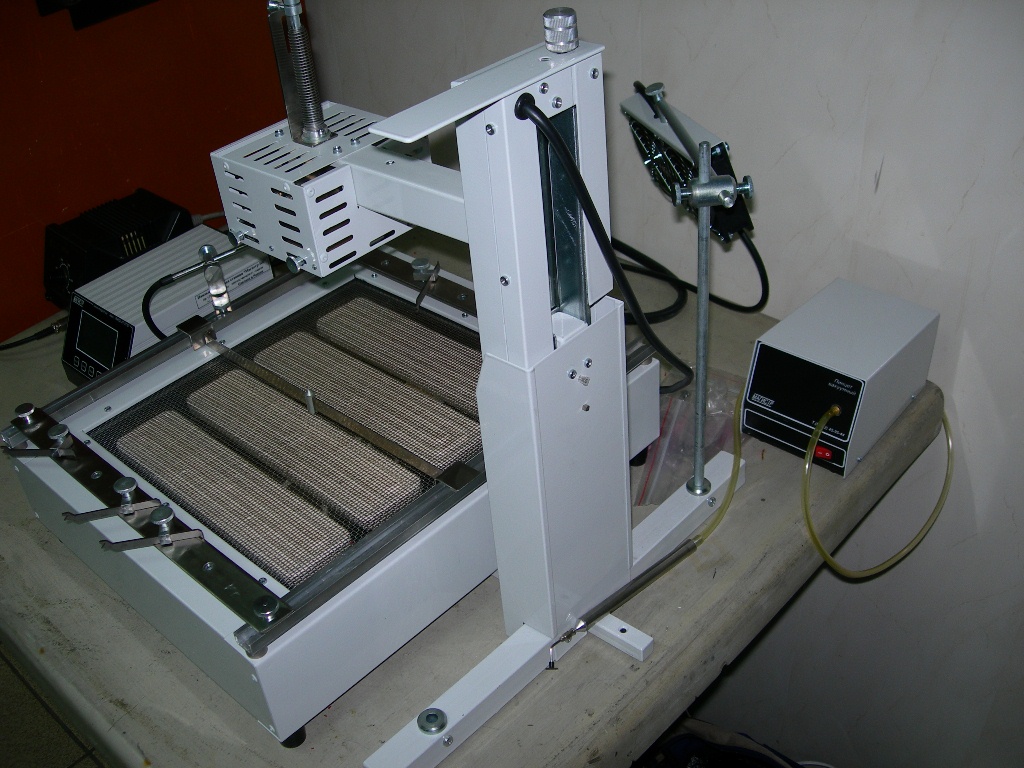

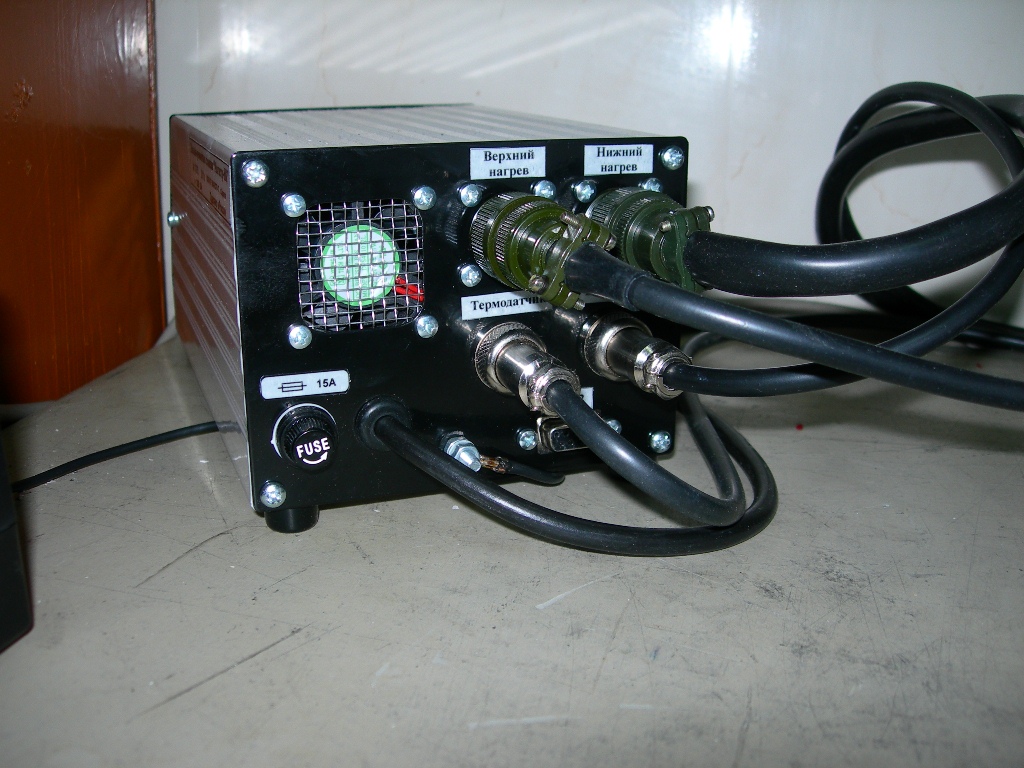

Фотографии ИК станции Магистр

инфракрасная станция

МАГИСТР Ц20-ИК

инфракрасная станция

МАГИСТР Ц20-ИК

МАГИСТР Ц20-ИК
