ЧИПЫ NVIDIA Новые и б\у

ГлавнаяСтатьиТехнологии ремонтаЧИПЫ NVIDIA Новые и бу.
ЧИПЫ NVIDIA Новые и бу.

Как отличить новые BGA  чипы от использованных (отреболленых).

Ремонт ноутбуков с заменой чипов уже далеко не редкость, редкость это живой или хотя бы рабочий чип. Сейчас на рынке чипов творится просто безобразие, большинство из того что продают поставщики, интернет магазины, и прочие желающие заработать, являются бывшими в употреблении чипы, либо перемаркированные (что есть не соответствие оригиналам), так же могут быть и заведомо неисправные чипов. В данной статье мы разберемся со всем этим хаосом, творящимся на рынке чипов.

Описываться все будет коротко и понятно.

Итак, что мы имеем сегодня на рынке продажи чипов:

 — перемаркированные чипы

 — шлифованные / пере маркированные чипы

 — восстановленные б\у чипы

 — восстановленные и перемаркированные чипы

 — новые и оригинальные чипы

Стоит отметить, что новая и качественная запчасть не бывает дешёвой.

ПЕРЕМАРКИРОВКА

Изменение кода маркировки чипа посредством удаления старого имени чипа (на поверхности кристалла или на корпусе) и нанесения на него нового. Делается это для того, что бы продать дешёвый либо ненужный чип под видом нужного. Высока вероятность того что такой чип вообще не будет работать на месте оригинального.

Это самый простой способ для облегчения продажи своего «фуфла». Достаточно удалить маркировку чипа, с  кристалла и нанести на него новую / нужную. Это так сказать просто «перебивание номеров». В этом деле главное качественно выполнить работу. Учитывая качество с которым наносятся надписи, выявить чипы с перемаркированным номером от настоящих достаточно не просто, но тем не менее возможно. На кристалле чипа есть строка с маркой, надпись выполнена методом гравировки, и изменить ее сложно без предварительной шлифовки поверхности чипа. Если же чип подвергался шлифовке, то его гораздо проще вычислить. В маркировку чипа входят такие данные как: год и неделя производства чипа, ревизия чипа, данные о партии и технологии, по которой он выполнен (все это называется датакодом чипа), по этим данным упрощается техника определения  состояния и новизны чипов, об этом чуть позже. Оригинальная заводская маркировка не смывается спиртосодержащими растворами. Если же посмотреть под увеличительным стеклом (лупой) или микроскопом, и за надписью видно след или остатки старой строки маркировки, то уже понятно, что за чип перед нами.

Ещё один важный способ определения перемаркировки чипа, это сравнение на совпадение дата-кода с кодом партии чипа, но для этого нужна информации об этом, без которой не удастся выявить оригинальность чипа.

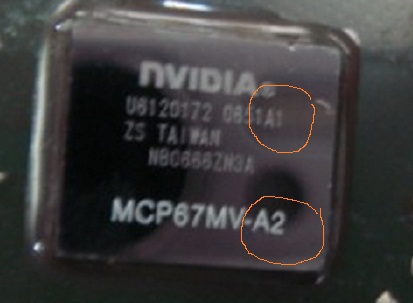

Наглядно рассмотрим типичный случай перемаркировки чипа серии MCP67MV - A2. В случае с этим чипом, его  подменивают этим - MCP67MD - A2, данный чип является  урезанным и практически не пользующийся спросом. Они не работают на ноутбуках не у которых отсутствует встроенное видео. Чипы серии MCP67хх - A1, вообще не работают на любом ноутбуке.

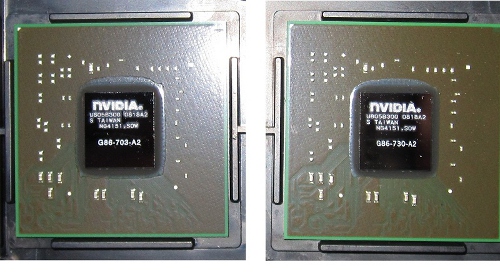

Еще один пример. Перемаркировка G86−703-A2 в более популярную и востребованные и имеющие несколько другие, мощные параметры чипы - G86−730 (770) - A2, если установить такой чип в ноутбук, он потеряет производительность и возможно даже не будет определятся какая то часть установленной оперативной памяти. Также не редок случай, при котором установленный перемаркированный чип не позволит запустится машине, и в итоге после ремонта, получается вновь нерабочий ноутбук.

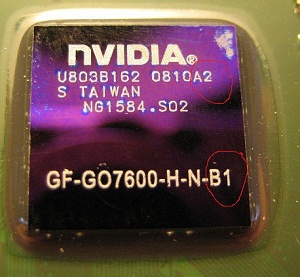

Пример перемаркировки чипа с разной ревизией, которые не будут работать на ноутбуке.

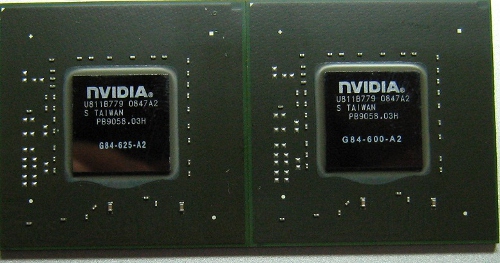

Перемаркировка чипов с разных ревизий.

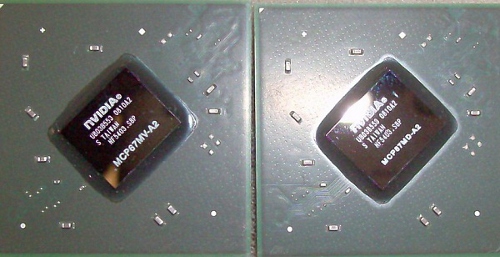

«Классическая»  перемаркировка чипов серии MD в серию MV.

Перемаркировка «слабеньких» чипов 703 серии в дефицитные 730е.

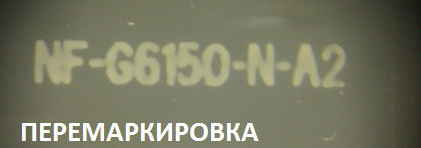

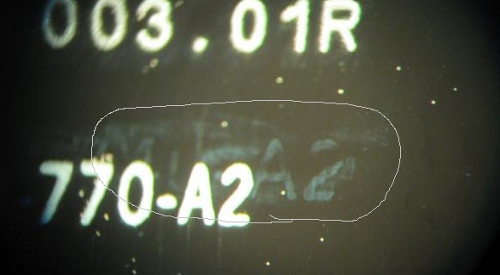

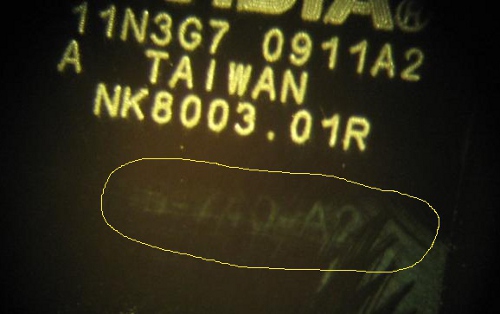

На данном фото видны следы перемаркировки.

Пример оставшихся следов после перемаркировки.

И еще….

И еще…..

ПРЕМАРКИРОВКА ЧИПОВ С ПОМОЩЬЮ ШЛИФОВАНИЯ ПОВЕРХНОСТИ КРИСТАЛА

То бишь, изменение маркировки чипа посредством удаления верхнего в несколько мкм слоя кристалла, вместе с нанесённым датакодом и последующего нанесения нового, нужного названия и датакода, гравировкой.  Такой способ применяют для изменения года и недели выпуска чипа при подгонке под соответствие датакода с кодом партии. Кроме выше изложенного, чипы которые восстанавливали, если они разных годов и разных партий, то они гравируются под кодом одной партиеи и одними дата кодами, где год выпуска соответствует новым чипам. Еще этот метод используют, для сокрытия изначальных данных о чипе.

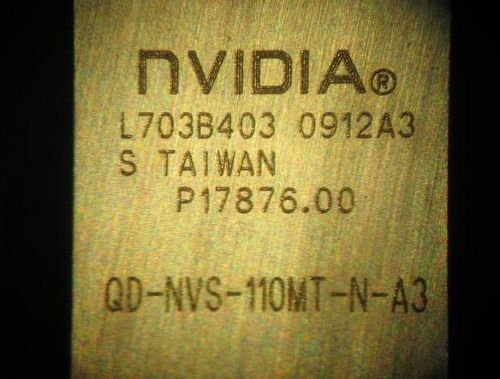

Отличить поверхность шлифованного кристалла не сложно, и это видно даже по фотографиям. По сравнению с поверхностью оригинального (не тронутого чипа, у которого тёмная и блестящая поверхность) и нетронутого чипа, у шлифованных кристаллов более светлая и немного матовая поверхность, и блеск ее выглядит совершенно иначе, а если же посмотреть под увеличительным стеклом, видны мелкие царапины и риски – это и есть следы шлифовки.
Шлифуют чипы как восстановленные, так и что перемаркировывают.

Так вот получается, что покупая очередной чип для ремонта, приходится играть в рулетку, в которой зачастую выигрывает продавец….

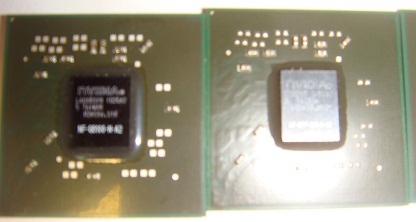

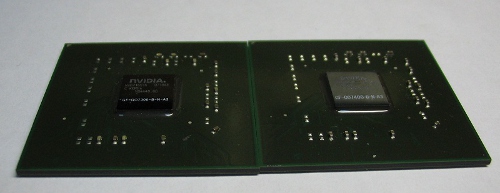

Разница между шлифованным чипом и не тронутым отчетливо видна даже на не качественной фотографии…

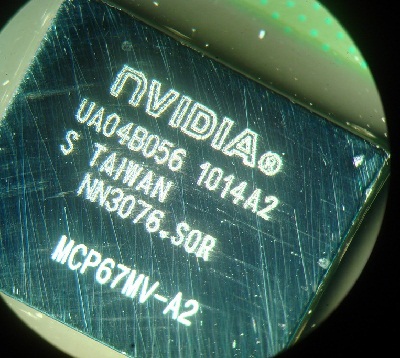

Поверхность кристалла под увеличением

ПРЕМАРКИРОВКА при помощи нанесения доп. слоя на КРИСТАЛ

На практике мастерам попадались чипы, у которых на кристалле был нанесен непонятный матовый тёмный слой, а на этом слое новая гравировка, тем не менее всё это заметно и легко определимо.

ВОССТАНОВЛЕННЫЕ ЧИПЫ

Их еще называют реболленые. Что это значит. Это отпаянные чипы с рабочих материнских плат, бывших в употреблении. Им заного наносят шарики припоя на контактные площадки, после чего они готовы к установке (припайке) на новое место. Вероятность их непригодности в таком случае тоже высока, в большинстве случаев восстанавливают неисправные чипы, которые могут временно ожить от нагрева температурой, но могут быть и рабочие чипы которые сняли с неисправных плат. С учетом того, что чипы, которые сняли с производства, и купить их как запчасть уже невозможно, рынок просто кишит от огромного количества восстановленых чипов. На практике выходит, что обязательно все эти чипы попадаются бракованными либо неисправными, но бОльшая их часть после восстановления работает лишь некоторое время. После чего вновь умирает. Выявить такие чипы тоже не составит труда, с помощью все той же лупы или микроскопа. Приглядевшись, можно заметить под шариками припоя, мелкие или крупные царапины. Также надо обратить внимание на сами шарики припоя: шары свинца более блестящие, чем без свинцовый припой, и температура плавления соответственно более низкая. В настоящее время реболинг производят с использованием на шаров бессвинцового припоя.

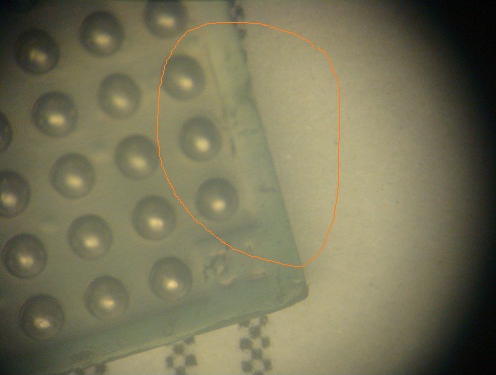

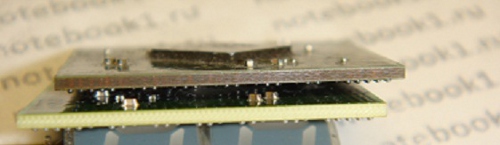

Еще следует обращать внимание на боковые поверхности чипов (торцы и края нижней части чипа), где можно обнаружить остатки компаунда, это чтото вроде эластичного клея которым чип жестко фиксируется на плате, для этого надо более внимательно осматривать чип. Если восстановление чипов производят добросовестно, с использованием хорошего оборудования, тогда определить восстановлен чипы или нет будет достаточно не просто. Тут уже придется опираться на датакоды и отличительные особенности чипов.

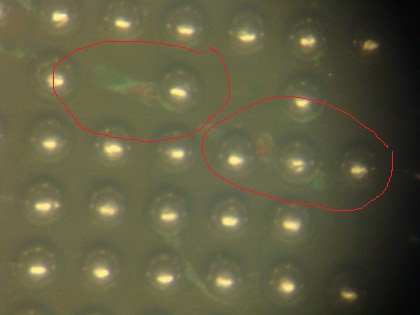

Явно заметные царапины и сколы оставленные от компаунда.



Качественно ВОССТАНОВЛЕННЫЕ ЧИПЫ

Далее рассмотрим случаи, когда чипы восстановливают на хорошем уровне. Производя восстановление (ребоуллинг) с применением качественного оборудования, отличить внешне восстановлен ли чип достаточно сложно, выявить это можно только за счет отличительных признаков новых чипов и по датакодам чипов. Очитска контактной площадки и удаление старых шаров припоя производится на специальном станке, после чего не остается следов и царапин на контактной площадке. Новые шары наносятся на пятаки чипа также с помощью помощи автоматического станка. Поэтому и отличить обработанные таким образом чипы от новеньких практически невозможно.

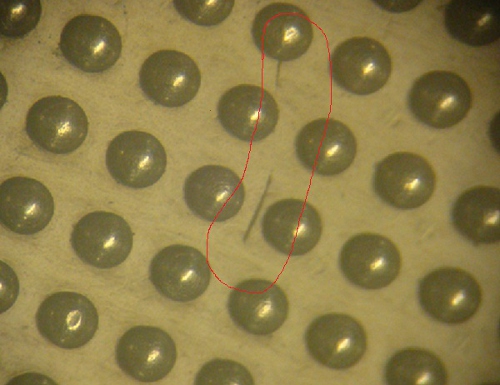

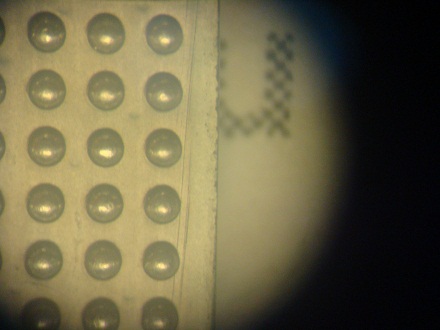

Даже при самом качественном подходе к реболу можно найти царапинки, нужно только приглядется через микроскоп.

НОВЫЕ ЧИПЫ

Сразу оговоримся, что новых чипов, выпущенных раньше 2009 года выпуска практически не бывает. Всё давно продано.

Новые чипы 2009 и 2010 гг выпуска отличить от старых не сложно, даже воспользовавшись теми характеристиками, которые будут приведены ниже.

Учитывая то, что чипы до 2009 г. восстанавливают после снятия с плат, то кроме внешних признаков присущих новым чипам, нужно обратить внимание, не являются ли они продуктом восстановления вышеописанных технологий восстановления, а именно качеству нанесенных новых шариков и присутствию царапок на контактной площадке чипа (под шарами), состоянию чипа и его цвету, который если подвергался нагреву мог потускнеть, а также следы кампаунда.

P.S. Нельзя утверждать, что нереально найти новые чипы даты выпуска 2008г, 2007г, и ранее. Но никто не помешает верить в сказки
Данные чипы периодически всплывают в небольших количествах, или даже в единичных экземплярах,по случайности у кого то завалявшихся. Отметим, что  с 2007г на чипы наносился только бессвинцовый припой, но такие чудеса встречаются реже и реже.

До сих пор востребованные чипы устаревшие и снятые с производства, сменили сейчас новыми, взаимозаменяемыми сериями. Улучшенные версии, которые отличается от своих проедшественников одной лишь цифрой или буквой в индексе названии.Например G86-630-A2 = G86-631-A2,

Go7600-N-A2 = Go7600T-N-A2

ОРИГИНАЛЬНЫЕ И НОВЫЕ ЧИПЫ И СПОСОБЫ ИХ ОТЛИЧИЯ И ОПРЕДЕЛЕНИЯ

Изначально подметим, что всё дальнейшее описание методов определения новых чипов относится к тем, которые сильно похожи на оригиналы и исключено, что их кристаллы подвергались шлифовке. Эти чипы имею на БЕЗсвинцовый припой, на них нет внешних следов процесса восстановления, их корпус и кристалл не имеет потемнения после нагрева и следов компаунда.

Маркировка чипа нанесена гравировкой а название самого чипа сделано краской.

В первую очередь, обращаем внимание на то, что каждая партия чипов имеют маркировку:

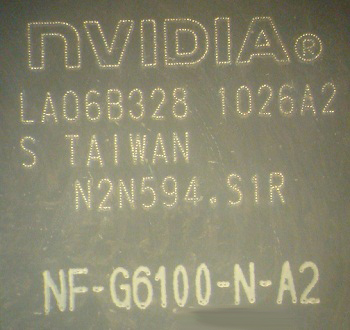

Сейчас мы расшифруем по образцу приведенной фотографии выше структуру маркировки чипа nVidia
nVidia
LA06B328 1026A2
S TAIWAN
N2N594.S1R
NF-G6100-N-A2

nVidia — соответственно логотип чипа
LA06B328 — парткод (серия партии кристалла)

1026А2 —  датакод чипа, где — цифра 10 - год выпуска, далее неделя выпуска (26) и ревизия - А2
S — обозначение завода на котором произведён чип и страна произ-ва TAIWAN
N2N594.S1R — Wafer Fab lot number через точку технология изготовления к (например) (R — eutectic [С4] bumps).
NF-G6100-N-A2 — ПАРТНОМЕР чипа (последний октет - ревизия чипа А2)

Принимая за основание оригинальную маркировку чипа, под которой подразумеваем заводскую, замечается следующее. Ревизия чипа, следующая после цифры года и месяца выпуска а также ревизия на номере (нанесённом краской) микросхемы обязательно должна совпадать.

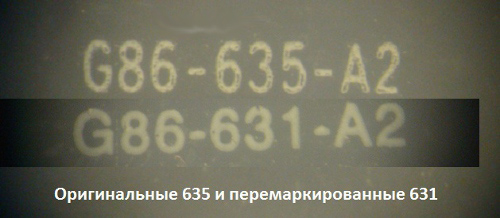

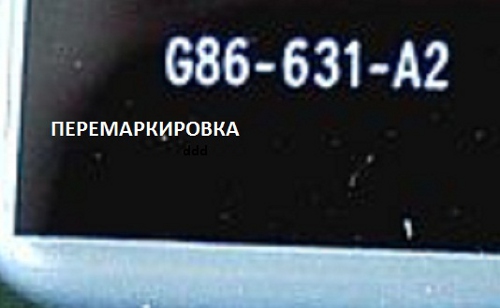

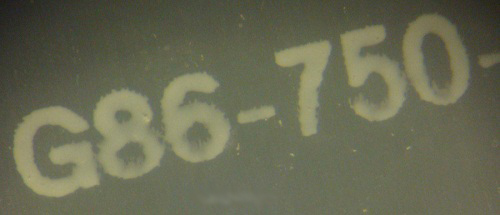

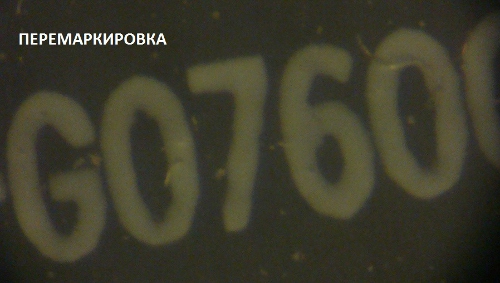

Есть факты, подтверждающие что маркировка названия чипа сделанная краской на заводе вполне может отличаться. Отличается она от измененной маркировки чипа, которая нанесена впоследствии штампом либо фотохимическим трафаретом. Для того что бы понять о чем одет речь, посмотрите смотрим на фото названия чипа, на оригинальных чипах внутри шрифта букв имеются пустоты (пятнышки), а перемаркированные  обозначения отличаются отсутствием этих пятен, на них всё строго и выполнено заметно лучше, более качественно. Все это можно разглядеть только под микроскопом или мощной увеличительной линзой.

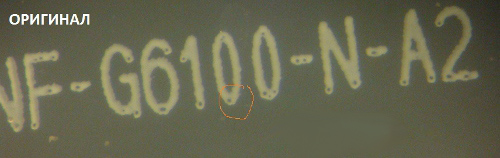

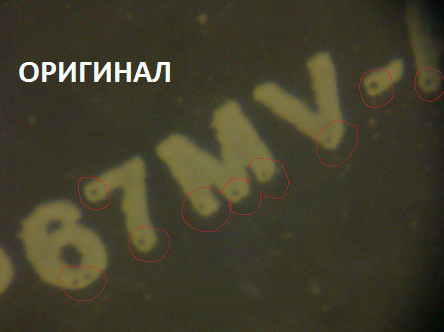

Оригинальные чипы с пятнами на заводском шрифте. Замеченный факт: расположение точек совпадают на  чипах в рамках одной партии.

Но как бы не старались перемаркировщики, у них всегда получается гораздо лучше, чем  заводская маркировка. Хотя они тоже делают с кляксами и разводами.







УПАКОВКА И ВНЕШНИЙ ВИД чипов тоже о многом скажет вам.

Заводская упаковка чипов выглядит как влагонепроницаемый контейнер из алюминиевой фольги, в нее упакованы чипы запечатанные в плёнке. Могут быть как отрезком ленты, так и бухтой. Партии поставляются в количестве 400 / 500 / 800 чипов.

После того как алюминевый контейнер вскрыт, извлеченные чипы должны храниться в обязательно в сухом месте и имеют определённый срок хранения.


Мелкой партией чипы продают в ленте, либо расфасованные в специальные поддоны.
Даже то, что чипы упакованы надлежащим образом (под заводскую фасовку)не может говорить о том что они абсолютно новые, за некоторую доплату китайские реселлеры  нанесут вам любую маркировку на чипы и упакуют  хоть лентой, хоть в алюминевую упаковку и даже подвяжут бантик с логотипом Nvidia))

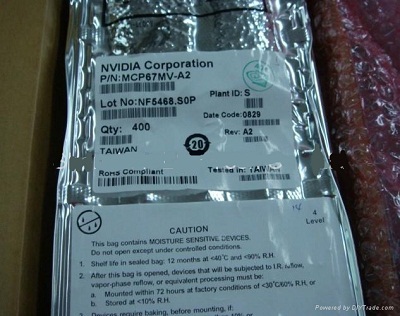

Рассмотрим пример заводской упаковки.

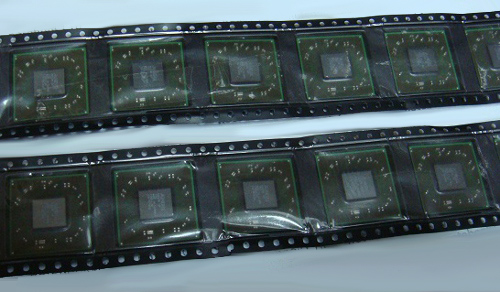

Упаковка  в ленте.

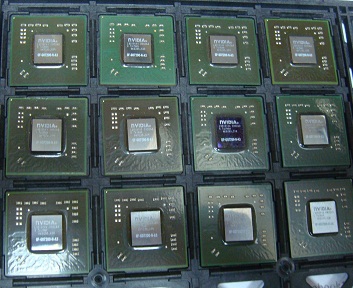

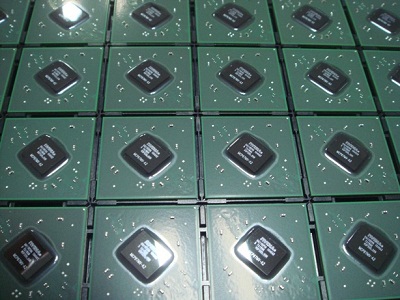

Расфасовка в поддонах.

Чипы одной партии внешне должны выглядеть одинаково, одинаковый цвет, одинаковая маркировка и разумеется с одинаковым видом нанесенной маркировки. Если же чипы из одного поддоне или ленты имеют различия, они например отличаются датакодами, на это стоит обратить внимание. Если же отличаются цветом друг от друга…

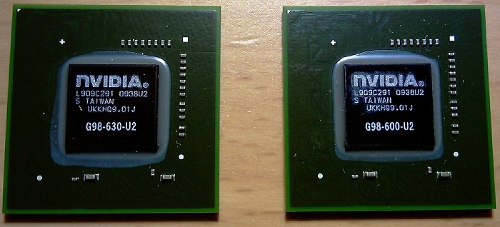

Якобы Новые чипы с одинаковым датакодом из одной партии.

Внешне, вид новых чипов обязан соответствовать новым чипам, то есть исключены сколы и потертости по краям, следы от компаунда, кристаллы самих чипов должны быть ровным без единого мельчайшего скола, цвет текстолита должен быть по всей поверхности равномерным и не иметь темных пятен или общего потемнения.

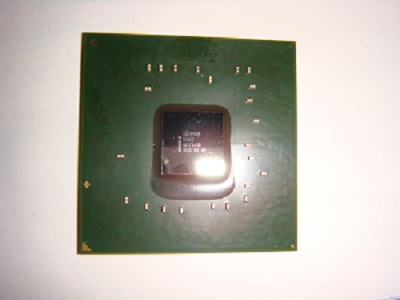

Пример: чип играет всеми оттенками зелёных цветов (и есть следы нагрева).

КОМПАУНД на новых чипах вокруг кристалла имеет СВЕТЛЫЙ  ЦВЕТ.

Цвета подошвы чипов и некоторые дополнительные обозначения.

Цвет подошвы, (самой подложки) не даст актуальной оценки новизны чипа. Новые чипы производятся на разных типах и цветах текстолитовой подложки, и тёмные и светлые.

Но желательно знать статистику, на каких текстолитах, какие выпускаются чипы. Например новые чипы серии G86 с белым цветом компаунда выпускают на светлом текстолите. Чипы G84 серии на тёмном, только это ничего не значит, например чипы из серии G61xx в зависимости от партии быть в двух вариантах, как на тёмном, так и на светлом текстолите.

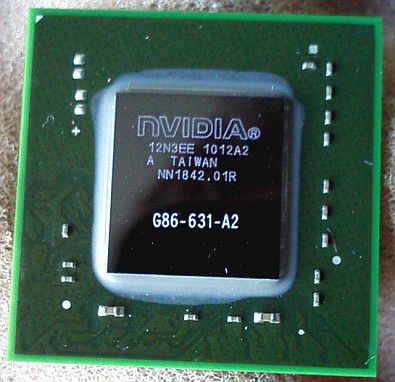

Компаундом белого цвета.

В соответствии новой технологии кристаллы чипов NVIDIA произведенных начиная с 2009 года заливаются компаундом белого цвета. Новый кампаунд имеет более высокий температурный диапазон и коэффициент расширения.


Для чипов в обозначениях которых присутствует дополнительный индекс Т (Go7600T-N-А2, или Go7400T-N-А3 и подобных) обязательно должен быть белый компаунд.

Чипы серий G84−86 и старше, с 2009 года выпуска также должен иметь белый компаунд, а вот чипы G61xx могут иметь как белый, так и с обычный компаунд.
Еще есть мнение, что последняя буква « в индексе парткода обозначает, что чип произведен по новой, улучшенной технологии (R — eutectic ). Эти чипы выпускаются с середины 2008 года.

БАЗА ДАТАКОДОВ

Некоторые, надо заметить многие мастера на протяжении долгого времени кропотливо собирают в свою единую базу датакоды чипов, как «хороших» и «плохих». Занятие конечно полезное, но если учесть что количество выпущенных с конвеера чипов то данная база не сильно поможет в поисках правды и корней определенного какого то чипа. Больше пользы от сарафанного радио быстро разносящее последние новости о партиях бракованных или сомнительных партиях чипов.

КОПАЕМ ГЛУБЖЕ. Использование сервисного разьема чипа для получения информации о нем.

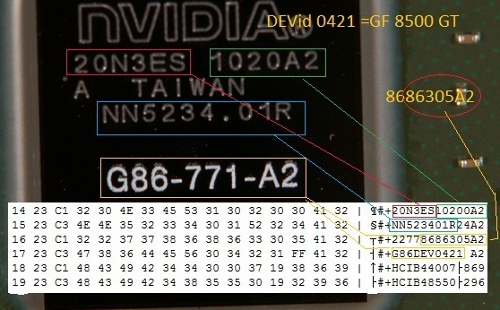

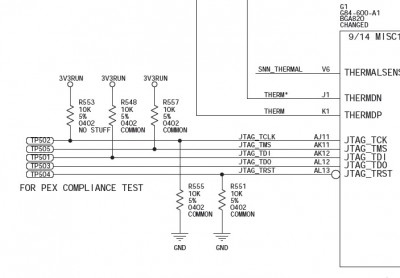

Любого чип, как и микроконтроллер, имеет служебные контакты, так называемый  сервисный разъём, в рассматриваемом случае JTAG, которого дает возможность считать из специального внутреннего блока памяти чипа не мало полезной информации, в том числе и точную модель чипа.



JTAG – технология, стандарт применяемый для внутрисхемной отладки микросхем и контроллеров с помощью специальных вшитых аппаратных средств. Производители микросхем закладывают эти средства на этапе разработки и используют для отладки. Это своеобразный BIOS микросхемы.

ПОДВЕДЕМ ИТОГИ о прочитанном

- Восстановленные чипы.

Использование в ремонте чипов прошедших процедуру восстановления делает из ремонта своеобразную игру в рулетку. И шансы, того что чип восстановили рабочий, значительно меньше, чем тот вариант, когда чип временно оживает в процессе его нагрева, что позволяет спрогнозировать заранее его окончательный выход из строя. Покупка и монтаж таких чипов равнозначна реболлингу того же чипа, что стоял ранее.

- Шлифованные чипы.
Выявить их точное происхождение практически невозможно, сделать это можно только путем подключения к сервисному разьему и считыванию его служебной информации а без имеющегося оборудования, это сделать не возможно.


- Перемаркированные чипы.

Если перемаркирован чип является новым, то возникает логичный вопрос зачем это сделано и будет ли он работать после установки. Если перемаркировали чип от десктопной карты, то того что он будет нормально работать более высок. Но опять же, есть нюансы. Такой как например температурный режим чипа может отличатся, и он при работе в ноутбуке он будет избыточно греться, также возможны отличия рабочих частот чипов, и частоты таких чипов могут не соответствовать заявленным, отсюда прочие вытекающие последствия. Несоответствие разрядности шины чипов памяти приведет  как к уменьшению обьема видеопамяти, так и полному отсутствию ее работоспособности без дополнительных вмешательств и переделок.

-Как быть если нет новых чипов, а они нужны?

Однозначного ответа тут не будет. Сейчас не многие стараются продавать чипы надлежащего качества. И мало кто работает ради клиента. Продают зачастую сами не знаю что.

Если нового чипа уже нет в природе и нет его аналогов или замены из других серий, выход один. Это приобретение и установка восстановленного чипа. Если у нужного для ремонта чипа имеются аналоги из других партий и серий, можно ставить их, только тщательно убедившись в том, что характеристики это позволяют. Если новый чип есть в продаже, но цена его высока, что часто бывает, то решать уже клиенту, согласен ли он платить за новый чип и его установку. Либо Вам рискуя ставить чип сомнительного происхождения, а в случае его выхода из строя менять его снова…



Исходный материал для статьи взят с форума по ремонту ноутбуков notebook1.ru, где и находится оригинал.
