Обзор ТермоПРО 650 - ИК Станция

Рассмотрим российскую инфракрасную станцию от производителя Техно Альянс (Россия),

Паяльно ремонтная станция ИК ТермоПРО 650

ик bga станция термо про 650

ПРЕИМУЩЕСТВА СТАНЦИИ ТЕРМОПРО ИК 650 против китайских аналогов:

Управляемый и полностью контроллируемый нагрев ремонтируемой многослойной печатной платы, позволяет полностью избежать деформации ее геометрии.
Модульная конструкция станции, позволяет конфигурировать индивидуально под нужды сервисного центра.

Доступно четыре вида термостолов для сбора комплектации данной инфракрасной станции.
Верхний нагреватель ИК станции установлен на штативе телескопического типа за счет чего получил несколько степеней свободы и возможность поворота верхнего нагревателя для прицеливания встроенным лазерным указателем

В связке с компьюетров посредством USB шины, возможна пайка BGA чипов по заданному термопрофилю.
Подогрев платы также задается по термопрофилем.

Сменные диафрагмы для подбора "окна" - области нагрева. в ИК 650 применяются сменные диафрагмы из нержавеющей стали., в комплекте поставки с ИК станцией имеются пять типов сменых диафрагм с откалиброванными окнами, под наиболее популярные размеры.


историческая справка....

В конце 2008 года ИК станция ТермоПро для BGA пайки  прошла успешные испытания в одном из Московских сервисных центров по ремонту ноутбуков.
Летом 2009 года запущено серийное производство термо про ИК-650.
В декабре 2009 года все модульные блоки инфракрасной паяльной станции были задокументированы сертификатами соответствия.

Данная станция предназначена для профессионального ремонта сложных печатных плат в которых требуется использование пайки BGA / SMD чипов. Выбор термостолов разных размеров позволяет использовать данную ИК станцию как для пайки BGA, так и для восстановления шаров припоя BGA микросхем. Станции ИК650 рассчитана как для работы по технологии бессвинцовой пайки, так и традиционной технологии пайки BGA (свинцовой).

ик bga станция термо про 650

Если Вы занимаетесь ремонтом ноутбуков на профессиональном уровне, ползена будет статья о том как определить качество BGA микросхемы. Так как сейчас в продаже очень много, мягко говоря, некачественных деталей.

И так, станция состоит из двух модулей (блоков) управления, верхнего нагревателя и нижнего подогрева, коммутационных шнуров и программного обеспечения, для работы по термопрофилю на компьютере. Рассмотримпо отдельности составляющие ее компоненты, и их технические характирисктики.

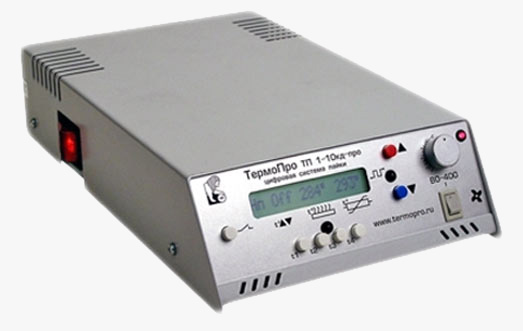

 Регулятор температуры ТП 1-10кд /ИК 1-10кд/ - Блок управления термостолом

  Регулятор температуры ТП 1-10кд термопро



ТП 1-10кд /ИК 1-10кд/. Общие данные
 включение и выключение термостола специальной кнопкой;
 быстрая установка температуры стабилизации с помощью двух кнопок;
 одновременная индикация установленной температуры и реальной температуры термостола, а также температуры контрольного термодатчика;
 индикация включения термостола;
 световая индикация обмена данными между регулятором и управляющим компьютером;
 хранение нескольких температур в ячейках памяти;
 сохранение рабочей температуры термостола при выключении.



ТП 1-10кд /ИК 1-10кд/. Технические характеристики

Параметр Значение
Напряжение питания ~220[В]/50Гц
Число независимых каналов регулировки температуры 1
Максимальная мощность подключаемой нагрузки [Вт] 1

Диапазон регулирования температуры стабилизации [°C]*

 50 - 350

Дискретность изменения температуры стабилизации

 1°C

Блок памяти температур

 4 ячейки

Коррекция показаний  температуры рабочей поверхности термостола по отношению к температуре датчика обратной связи

Есть

/Нет/

Наличие дополнительного канала измерения температуры

 Есть

Диапазон измерения температур доп. канала [°C]

  -70 +500

Габариты дополнительного термодатчика [мм]

4х2х0.5

Отработка термопрофиля, получение термографика ***

 Нет

Габариты прибора Д х Ш х В [мм]

 250х155х58

 Масса прибора [кг]

1.6

 Режим работы ик 650

 Непрерывный

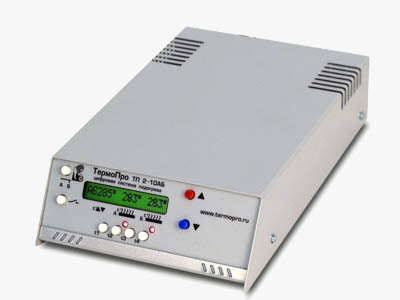

ТП 2-10АБ /ИК 2-10АБ/ - Блок управления верним нагревателем

Регулятор температуры ТП 2-10АБ термопро



Общие данные:
Ввключение и выключение термостола специальной кнопкой;

Быстрая установка температуры стабилизации с помощью двух кнопок;
Одновременная индикация установленной температуры и реальной температуры термостола, а также температуры контрольного термодатчика;
Ииндикация включения термостола;
Ссветовая индикация обмена данными между регулятором и управляющим компьютером;
Хранение нескольких температур в ячейках памяти;
Сохранение рабочей температуры термостола при выключении1.



ТП 2-10АБ /ИК 2-10АБ/. Технические характеристики



Параметр Значение
Напряжение питания ~220[В]/50Гц
Число независимых каналов регулировки температуры 2
Максимальная мощность подключаемой нагрузки [Вт] 2 х 1800

Диапазон регулирования температуры стабилизации [°C]*

 50 - 350

Дискретность изменения температуры стабилизации

 1°C

Блок памяти температур

2 х 4 ячейки

Коррекция показаний  температуры рабочей поверхности термостола по отношению к температуре датчика обратной связи

Есть

Отработка термопрофиля, получение термографика ***

 Нет

Габариты прибора Д х Ш х В [мм]

250 х 155 х 58

 Масса прибора [кг]

1,8

 Режим работы ик 650

 Непрерывный

Двухзонный термостол для подогрева печатных плат  НП34-24 ПРО

термостол для подогрева печатных плат НП34-24 ПРО

НП34-24 . Общие данные
    Термостол для подогрева печатных плат НП 34-24 отличается увеличенными габаритами рабочей поверхности и работа ет под управлением регулятора температуры ТП 2-10АБ ПРО. Важным свойством термостолов термопро является возможность контактной групповой пайки любых SMD-компонентов по термопрофилю. Максимальная температура 350 градусов цельсия.


НП34-24. Многообразие задач

Ппайка SMD-компонентов на печатные платы по термопрофилю;
Предварительный подогрев печатных плат при пайке SMD-компонентов, печатных плат при ремонте (перед снятием компонентов), при производстве солнечных элементов питания,  керамических компонентов перед пайкой, отверждение клея, фиксирующих компонентов на плате (кампаундов), восстановление шариковых выводов микросхем BGA, с выполнением рекомендуемого термопрофиля,  подогрев металлических конструкций перед пайкой,  утилизация печатных плат методом нагрева до температуры плавления припоя,  и другие лабораторные нужды.



НП34-24. Особенности

Высокая равномерность распределения температурного поля по рабочей поверхности термостолов для подогрева плат достигается за счет особой конструкции нагревательного элемента станции ик 650 и рассеивающей пластины, изготовленной из алюминиевого сплава. Высококачественные теплозащитные материалы в сочетании с вентиляционными отверстиями позволяют поддерживать  достаточно низкую температуру корпуса термостола такую, что случайные прикосновения не приводят к получению ожогов.
Термостолы для подогрева плат оснащены защитным заземлением, предохраняющим печатные платы от статического электричества. Термостойкий силиконовый шнур сложно случайно пережечь. На рабочую поверхность термостола нанесено термостойкое покрытие черного цвета.



НП34-24. Технические характеристики



РАБОЧАЯ ПОВЕРХНОСТЬ  34,0 x 24,0
МАТЕРИАЛ НАГРЕВАТЕЛЯ Алюминий
НАПРЯЖЕНИЕ ПИТАНИЯ, V 220
НОМИНАЛЬНАЯ МОЩНОСТЬ, Вт 2800
МАКСИМАЛЬНАЯ РАБОЧАЯ ТЕМПЕРАТУРА 350
ГАБАРИТЫ КОРПУСА Ш х Г х В, мм 400 х 330 х 50
СОВСМЕСТИМЫЙ РЕГУЛЯТОР ТП2-10АБ

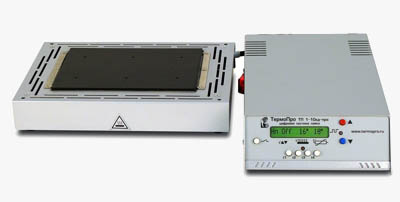

Термостол НП 24-17 ПРО

Рабочая поверхность термостола 243 х 170 мм, технические характеристики аналогичны НП 34-32

Термостол НП 24-17 ПРО

Также имеются столы по меньше, в кратце пробежимя по ним.

Термостол НП 17-12 ПРО

Рабочая поверхность термостола 170 х 120 мм, технические характеристики аналогичны НП 34-32

Термостол НП 17-12 ПРО



Термостол НП 10-6 ПРО

Рабочая поверхность термостола 105 х 65 мм, технические характеристики аналогичны НП 34-32

Термостол НП 10-6 ПРО

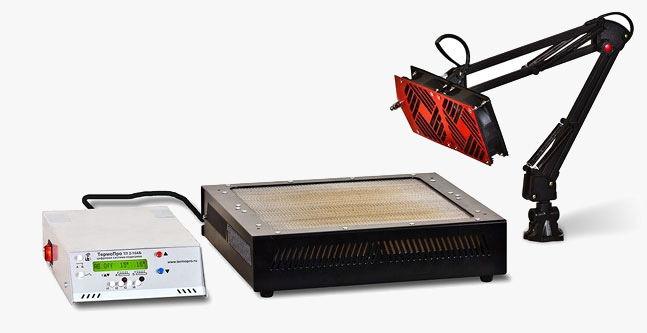

Комплекс ИК термопро 650 может пставлятся с керамическим нижним подогревом, отличительной чертой которого является более быстрое остывание, что нужно при постоянном потоке работы.

Термостол ИКТ 245

керамический нижний подогрево ик про

Описание ИКТ 245:
ДВУХЗОННЫЙ ТЕРМОСТОЛ (без регулятора), для подогрева печатных плат, рабочая поверхность термостола 245 х 245мм, применены керамические инфракрасные излучатели немецкого производства нагрев до 400 градусов.

ГАБАРИТЫ ЗОНЫ НАГРЕВА, СМ 24,5 x 24,5
НАПРЯЖЕНИЕ ПИТАНИЯ, V 220
НОМИНАЛЬНАЯ МОЩНОСТЬ, Вт 2400
МИНИМАЛЬНАЯ РАБОЧАЯ ТЕМПЕРАТУРА 50
МАКСИМАЛЬНАЯ РАБОЧАЯ ТЕМПЕРАТУРА 400
ГАБАРИТЫ КОРПУСА ТЕРМОСТОЛА  304 Х 300 Х 75
МАТЕРИАЛ НАГРЕВАТЕЛЯ Керамика
ПРИНЦИП ПОДОГРЕВА Инфракрасный
РЕГУЛИРОВКА ТЕМПЕРАТУРОЙ Цифровая
КОНТРОЛЬ ТЕМПЕРАТУРЫ РСВ Грфический

Технические характеристики ИКТ 245:

• ИКТ 245 быстрее нагревается (3.7 градуса в секунду против 1.8 у НП 34 х 24) – НО НП 34-24 при серийной работе НЕ ТРЕБУЕТСЯ ОСТУЖАТЬ – слегка прибавляют и убавляют градусы. НО если объемы ремонта ОЧЕНЬ большие, то ИКТ имеет преимущество перед НП 34-24 в скорости работы.
• ИКТ 245 нагревается до 400 градусов (против 350 градусов у НП 34 х 24 – НО 300 градусов на поверхности термостола достаточно для того, чтобы подогреть плату до 130градусов и выше!), что достаточно для многих видов ремонта. НО иногда некоторые мастера используют ИКТ 245 для т.н. режима «оплавки» т.к. он «быстрый» и «горячий»



Обзор составлен на основе статей из интернета, с сайта производителя termopro.ru. Собран, обработан и опубликован на сайте compline-ufa.ru

ГАБАРИТЫ ЗОНЫ НАГРЕВА, СМ 24,5 x 24,5
НАПРЯЖЕНИЕ ПИТАНИЯ, V 220
НОМИНАЛЬНАЯ МОЩНОСТЬ, Вт 2400
МИНИМАЛЬНАЯ РАБОЧАЯ ТЕМПЕРАТУРА 50
МАКСИМАЛЬНАЯ РАБОЧАЯ ТЕМПЕРАТУРА 400
ДИСКРЕТНОСТЬ ИЗМЕНЕНИЯ ТЕМПЕРАТУРЫ 1
ГАБАРИТЫ КОРПУСА ТЕРМОСТОЛА  304 Х 300 Х 75
МАТЕРИАЛ НАГРЕВАТЕЛЯ Керамика
ПРИНЦИП ПОДОГРЕВА
РЕГУЛИРОВКА ТЕМПЕРАТУРОЙ Цифровая
КОНТРОЛЬ ТЕМПЕРАТУРЫ РСВ Грфический
