Обзор графического ускорителя Sapphire Radeon HD 6990 4GB. Самая быстрая 3D видеокарта

ГлавнаяОбзорыВидеокартыSapphire Radeon HD 6990 4GB, тест, обзор видеокарты
Sapphire Radeon HD 6990 4GB, тест, обзор видеокарты

Введение

Пока в россии отмечали праздники восьмого марта, AMD официально анонсировала свое новое двух процессорное детище - AMD Radeon HD 6990. Молниеносно на всех официальных сайтах партнеров AMD, производителей видеокарт – ASUS, HIS, Sapphire , MSI, PowerColor, ASUS на которых официально представили графические ускорители на базе этого процессора.

На данный момент нам представлен экземпляр эталонного дизайна, построенный  на  ядрах Cayman XT, на них же построена видеокарта модели Radeon HD 6970. Не лишним будет напомнить, что особенностями этого ядра (Cayman XT) явл-ся наличие 1536 потоковых процессоров, 86 блоков текстурной обработки и 32 блока растеризации.

Появление  новых видеокарт Radeon HD 6990 от AMD на рыноке, былы вполне предсказуемым и очевидным, так как одноядерная Radeon HD 6970 (причем топовая) не смогла дать достойного отпора топовой видеокарте  NVIDIA - GeForce GTX 580. Что бы быть достойным конткурентом, в ценовом диапазоне 500 - 600 долларов производителю был вынужден выставить свое двухъядерное решение на платформе предыдущего поколения - Radeon HD 5970, эту видеокарту хотели бы видеть в своем компьютере все меньше и меньше желающих. Все бы ничего, но Radeon HD 5970 не найти в свободной продаже. Конечно в продаже имеются экземпляры от старых завозов, а на сегодняшний день данный видеоускоритель уже снят с конвеера. Таким образом более четверти года GeForce GTX 580 была самым производительным решением на рынке.

Появление в продаже новой видеокарты Radeon HD 6990, несомненно, изменит сложившуюся ситуацию. Эта видеокарта состоит из двух Radeon’ов HD 6970 упакованных в одну плату. AMD Radeon HD 6970 отставала от ТОПовой  GeForce GTX 580, лишь немного 10-18%, в тех или иных тестах, и будет вполне разумно предположить, что данное двухядерное решение расставит точки с вопросами выбора самой быстрой видеокарты.
Но оказалось все не так просто. Стоимость нового графического адаптера в штатах ~700 долларов, в России есть предложения с доставкой за неделю, и стоит это чудо у «нас» около 23 000 рублей. Получилось, что новая видеокарта Radeon HD 6990 сделала себе отдельный ценовой сегмент, а не конкуриренцию с GeForce GTX 580 в ее ценовой категории  500 - 600 долларов.

Комплектация новой видеокарты


Sapphire Radeon HD 6990 поставляется в коробке обычного для продукции Sapphire дизайна.
Как видно из надписей на коробке (техническая спецификация),что объединение двух плат на ядре Cayman XT прошло без каких-либо потерь, заявлена поддержка: AMD Vision, AMD EyeFinity, вывод полноценного звукового потока через HDMI v1.4.

Обьем видеопамяти в 4Гб это также производная от объединения двух видеокарт Radeon HD 6970 в единую. Но однако это не означает, что каждому из чипов доступно 4 Гб типа GDDR5, - каждому чипу по «своих» 2 Гб, так же как и у Radeon HD 6970.

Также на коробке подробно расписаны технологии поддерживаемые видеокартой. Написано все банально, достаточно скучно с полным отсутствием энтузиазма. Впечатление от коробки такое, что у производителя даже нет надежд на хорошие массовые продажи нового графического решения.

А ведь зря Sapphire по своему критично относится к новинке. Дело в том что главный конкурент AMD (напомним это все та же NVIDIA) уже долгое время не выпускает свомх двухъядерных видеоускорителей на рынок продаж. Последней такой видеокартой был «силач» GeForce GTX 295, и все это время двуъядерная Radeon HD 5970 до сегодняшних дней оставалась самой производительной , это благодаря тому что у компании NVIDIA нет двухъядерных решений в семействе GeForce GTX 400 и GTX 500.

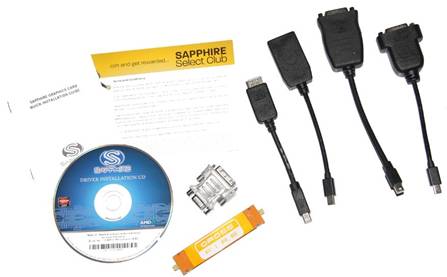

В комплект поставки входит:

собственно видеокарта,
- инструкция установки и эксплуатации,
- диск с драйверами,
- переходник DVI to VGA,
- переходники mini DisplayPort to DVI 2шт.,
- переходник mini DisplayPort to Displayport,
- переходник mini DisplayPort to HDMI,
- мост для CrossFire.

Осмотр внешнего вида видеокарты

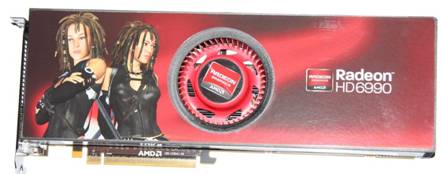

Новая двух ядерная видеокарта получила плату с увеличенной длиной, она достигает 12ти дюймов, это на один дюйм больше, чем у одиночной Radeon HD 6970.

Турбина воздушной системы охлаждения смещена к центру, связано это с тем, что появилась необходимость полноценного обдува обоих радиаторов системы охлаждения видеокарты.

Покупая такую карту нужно понимать, что требования к блоку питания компьютера, и производительности процессора требования будут гораздо выше, чем у ее предшественников и аналогов.

Полноценно загрузить два ядра Cayman XT не так просто любому современному процессору, так же как и не каждому пользователю приобрести себе эту «видяшку» за семьсот долларов. Обычно такие графические карты покупаются фанатами для достижения высоких результатов в синтетических тестах, и редки те случаи когда такие железки используют для прохождения различных игр.

Подобного уровня карты, производители делают для «статуса». Лидерство ускоритеой семейства Radeon, тянет к верху уровень брэнда AMD, за счет чего они и увеличивают продажи видеокарт других ценовых сегментов (естественно более низких).


На брюшной стороне видеокарты видно присутствие двух распаянных процессоров на плате. Появление видеокарты Radeon HD 6990 как уже говорилось выше, вполне закономерное событие и вытекает оно из старой стратегии Ati а ныне AMD, согласно которой,  топовая видеокарта всегда представляться методом размещения двух графических процессоров от видеокарт среднего диапазона цен.

Не исключена вероятность, что в не далеком будущем в продаже появится прямой конкурент GeForce GTX 580, какой нибудь, Radeon HD 6980 сделанный из двух ядер Cayman, что сейчас является сердцем Radeon HD 6950.

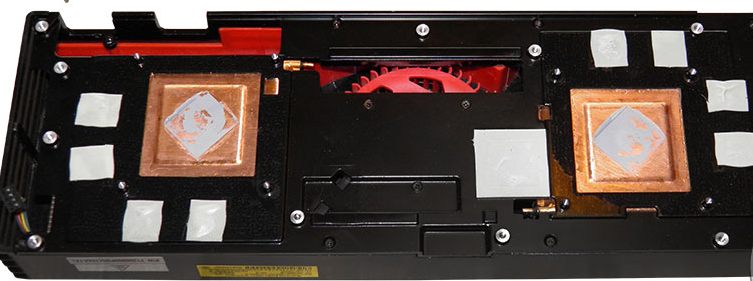

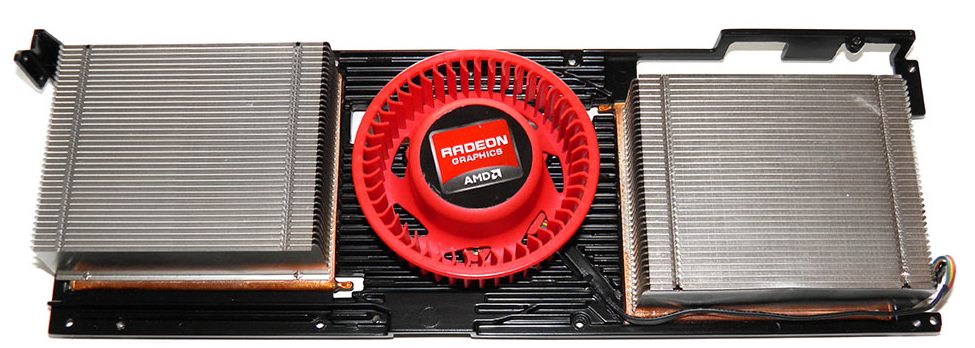

На этой фотографии видим систему охлаждения видеокарты без пластикового кожуха. На каждое ядро установлено по одному радиатору работающему на технологии "тепловая камера", типа как Vapor - X у Sapphire. К ядру прилегает медная пластинка, которая передает жидкости распределяющей тепло, она, конденсируясь на стенках внутри камеры, отдает принятое тепло алюминиевому радиатору. В центре расположена крыльчатка турбинного типа с регулятором частоты вращения.


Благодаря термопрокладкам контакт для передачи тепла с охлаждающей системой имеется и у остальных нагревающиеся элементов из цепи питания видеокарты.

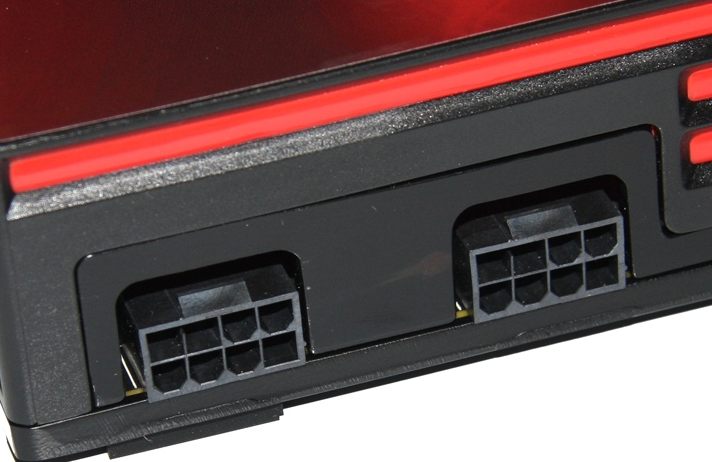

Питается данный монстр двумя 8ми пиновыми коннекторами. Кстати в комплекте  поставки переходники для питания отсутствуют.


Пиковое энергопотребление этой видеокарты может достигать 450ватт. Это очень высокий уровень потребления, и этим нельзя пренебречь пользователю при сборке компьютера с таким прожорливым компонентом.

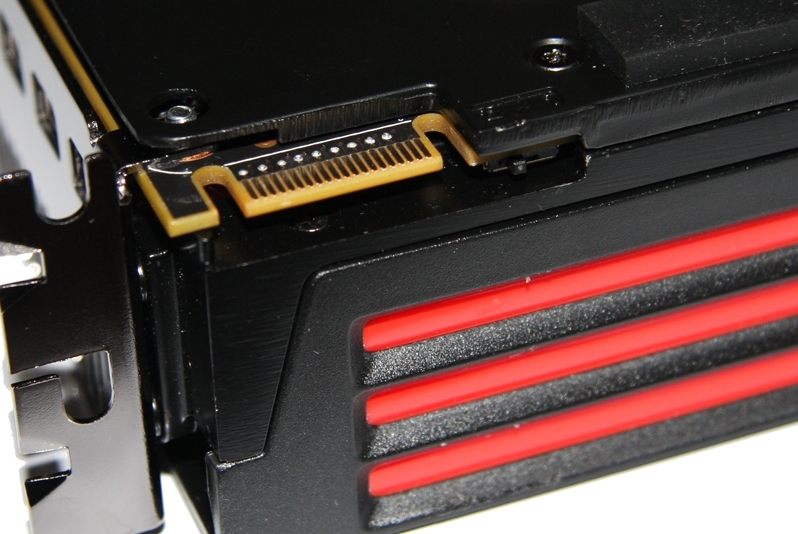

На торце видеокарты размещен коннектор CrossFire, что говорит о возможности объединения мощностей двух таких видеокарт. Таким образом распоряжении пользователя будет ЧЕТЫРЕ ядра Cayman XT и 2 Гб видео памяти на каждое ядро.

Технические спецификации видеокарты

Рассмотрим сначала спецификации одноядерной видеокарты Radeon HD 6970:

1. Ядро: CaymanXT
2. Универсальные процессоры в ядре: 1536
3. Текстурные блоки: 96,
4. блоки блендинга: 32,
5. Объем памяти: 2 Гб
6. Тип видео памяти GDDR5
7. Рабочая тактовая частота ядра: 880 МГц
8. Тактовая частота видео памяти: 1375 МГц
9. Энерго потребление до 250 ватт

У двухъядерной AMD Radeon HD 6990:

1. Ядро: 2x Cayman XT
2. Универсальных процессоров в ядре: 3072
3. Количество текстурных блоков: 2x96,
4. Количество блоков блендинга: 2x32,
5. Объем памяти: 2 Гб
6. Тип видеопамяти GDDR5
7. Рабочая частота ядра: 830(880) МГц
8. Частота видеопамяти: 1250 МГц
9. Энергопотребление до 350(415) ватт

Как вы заметили в описании, частота ядра видеокарты указана двумя значениями 830 и 880 Мгц. Обьясняется это тем, что у видеокарты два BIOSа и имеется переключатель. В первом режиме она работает на частоте 830Мгц и потребление составляет до 350Ватт, а второй режим позволяет разогнаться ядру до 880Мгц, и потребление уже будет 415Ватт.

На чем производились тесты Sapphire Radeon HD 6990

1. Cpu Intel Core i7 920.
2. Мат. плата ASUS P6T.
3. 2 x 3Gb Samsung Original DDR3 1600
4. Рвв WD 1 TB WD1001FALS Caviar Black SATAII
5. Корпус Thermaltake Mambo.
6. Плата ASRock USB 3.0 PCI-Exp x1 на два порта.
7. Комнатная температура 27 градусов.
8. Система собрана в закрытый корпус.

На этой конфигурации тестировались все описанные далее в статье графические карты. Используемый блок питания Delta мощностью 920Ватт.

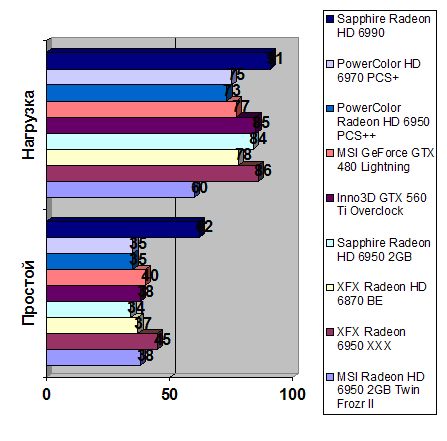

1. Температурный режим работы видеокарты.

Тесты видеокарты происходили максимально возможной установленной изготовителем производительности. Измерения потребления энергии показали, что пик был на отметке 510Ватт. С учетом такого потребления, температура ядер максимум была 91 градус, это не столь высокий показатель. Разница между температурами ядер была в 1 - 2 градуса, поэтому на графиках нет нужды отображать данные по каждому ядру.

Что еще заслужило внимания, так это немалый уровень потребления энергии видеокартой даже в режиме холостого хода (простоя) – 256Ватт.

Созданная на термокамере, Новая система охлаждения этой видеокарты дала возможность производителю обойтись без использования тепловых трубок, эффективность в отводе тепла которых, была на меньшем уровне. Не исключено, что нечто аналогичное в скором времени начнут использовать для охлаждения центральных процессоров.


2. А теперь разгон видеокарты
Перед тем как разгонять видеокарту, надо переключить тумблер BIOS’а на видеокарте. В положении  1, частота ядер не поднималась выше 940Мгц. Смена положения тумблера в позицию 2, дало возможность без всяких проблем раскочегарить ядра до 1000Мгц!
Наверное многие обратили внимание на то, что память видеокарты Radeon HD 6990 работает  на частоте меньшей, нежели чем у Radeon HD 6970. Что легко удалось изменить путем разгона и самой памяти, аж до 1428Мгц. Напомним что такие результаты были получены после переключения тумблера в позицию 2.

3. График  уровня производительности  в игре Crysis Warhead.

Тестирование исключительно на заводских официальных тактовых частотах видеокарты, 880Мгц. Результатам теста показали, что видеокарта имеет явное преимущество перед топовой одно чиповой видяшкой Radeon HD 6970. Результат этот, вполне ожидаемый. Очень хорошо производителю удалось на хорошем уровне синхронизировать работу обоих ядер, никаких подвисаний и фризов во время гейм теста не наблюдалось.

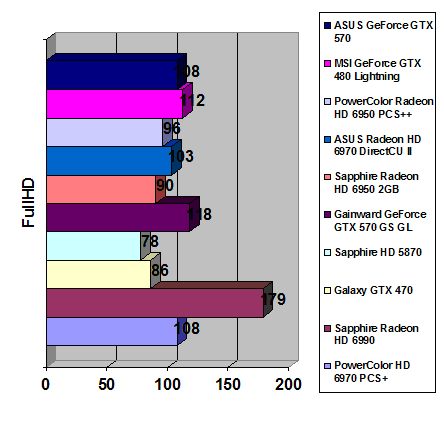

4. Тестирование видеокарты на игре Resident Evil 5

Ощутимый прирост производительности замекчен и на втором игровом тесте.
Кончено такой высокий FPS в данной игре ненеужен. Да и вообще многим играм производительность видеокарты Sapphire Radeon HD 6990 будет излишней, для чего и сделан «волшебный» переключатель для смены частот видеокарты, чтобы снижать уровень энергопотребления этого двух ядерного монстра.

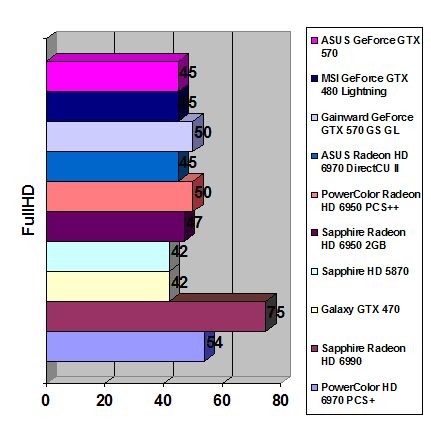

5. Тестирование видеокарты в игре Far Cry 2.

Лучшие результаты в данной игре традиционно показывали графические продукты от NVIDIA. С приходом видеокарты Sapphire Radeon HD 6990 картина кардинальным образом сменилась. Прирост производительности получился практически 100%. Такого точно никто не ожидал от Far Cry 2, ведь память видеокарты Sapphire Radeon HD 6990 работает на более низких частотах, чем у видеокарты Radeon HD 6970.

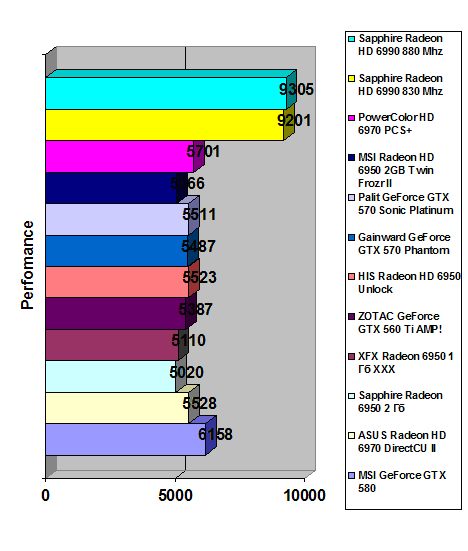

6. Тестирование Radeon HD 6970 в синтетическом тесте 3Dmark 11.

Тесты видеокарты в синтетическом тесте Futuremark  3Dmark 11 были проведены в сравнение на обоих положениях переключателя BIOS. По результатам тестирования виден, сорока процентный прирост производительности, по сравнению с Radeon HD 6970 и о 36 % превосходства над топовой  GeForce GTX 580 от NVIDIA.

Вывод

Говоря о видеокарте Sapphire Radeon HD 6990 нужно понимать, что ее истинное предназначение для энтузиастов. Огромный уровень энергопотребления и не детская стоимость новой железки, первое время будет отпугивать большинство потенциальных покупателей в России. В соотношении цены/мощности топовая модель от NVIDIA будет более выгодной покупкой, чем новое чудо творение от AMD - Sapphire Radeon HD 6990.

Производя данные расчеты надо учесть, что видеокарта Sapphire Radeon HD 6990 на данный момент является самым лучшим, быстрым решением на сегодняшний день, а говоря о лучших продуктах - про стоимость говорить не принято…
